侧铣头在模具内孔加工中的应用优势

    改善可达性：对于模具内孔中一些难以直接用常规直柄刀具到达的部位，侧铣头可以以特定角度伸入内孔进行加工，使刀具能够接近并加工这些区域，扩大了加工范围。

    提高加工精度：减少了因多次装夹和换刀带来的误差，能够更精确地控制刀具与模具内孔的相对位置和运动轨迹，保证内孔的尺寸精度、形状精度和表面粗糙度。

    增强加工灵活性：可根据模具内孔的形状、尺寸和加工要求，灵活调整刀具的角度和位置，实现各种复杂形状内孔的加工，如异形孔、斜孔等。

    提升加工效率：一次装夹可完成多个面或多个角度的加工，节省了大量的装夹时间和换刀时间，同时侧铣头的高速旋转和高效切削能力，可提高切削速度和进给量，缩短模具内孔的加工周期。

模具内孔加工适用的侧铣头类型

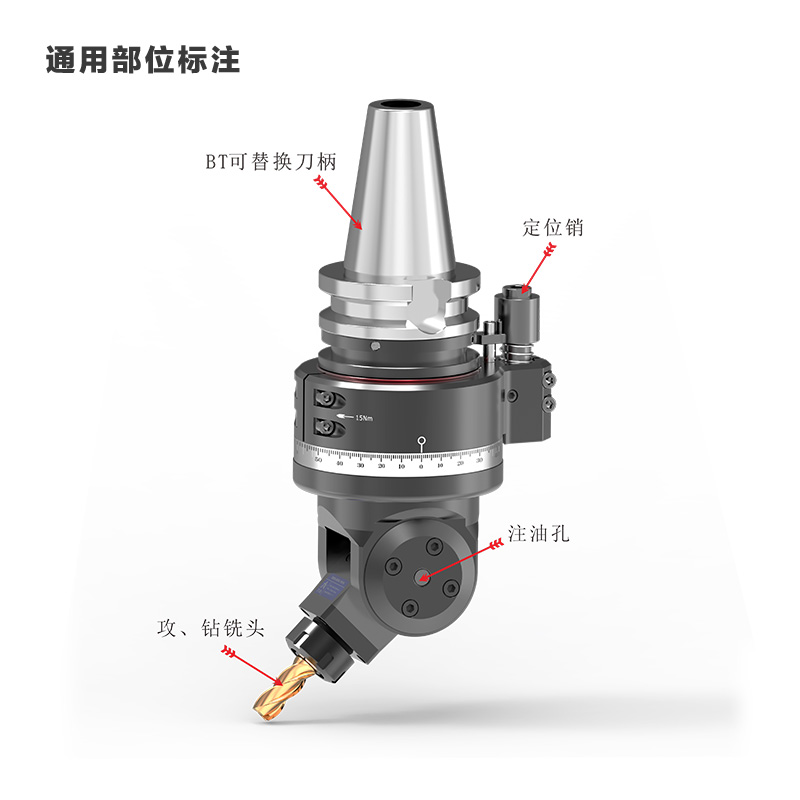

    万向铣头：又称万能铣头，刀具的旋转中心线与机床主轴旋转中心线所成角度可调，可调角度范围一般为 0°-90°，能够满足模具内孔各种角度的加工需求。

    90° 直角侧铣头：适用于模具内孔的侧壁加工，可方便地对垂直于主轴方向的内孔侧壁进行铣削，有效改善加工工艺性，达到较好的表面质量。

机床附件 90°直角侧铣头

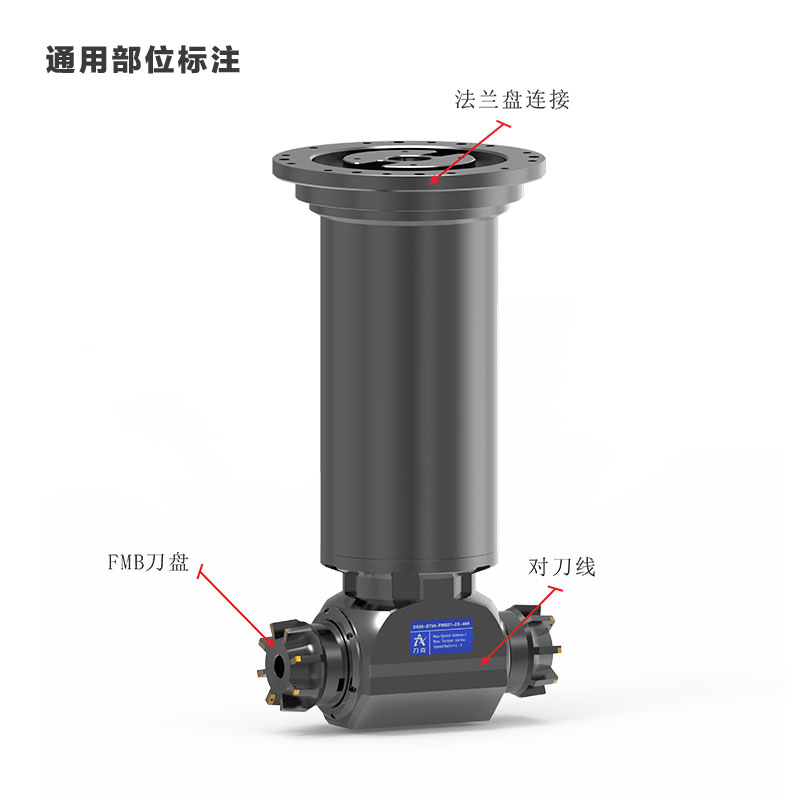

    双输出铣头：采用双向输出，双向的同心精度、垂直精度较佳，可以很好地解决使用者在需求高精度时手动转角度、打表校正的麻烦，避免重复误差，在加工一些对精度要求极高的模具内孔时效果显著。

 机床附件 双输出铣头

模具内孔加工中侧铣头的选择方法

    根据内孔形状和尺寸选择：对于形状规则、尺寸较大的内孔，可选择重型或中型侧铣头，以提供足够的扭矩和刚性；对于形状复杂、尺寸较小的内孔，则宜选用轻型侧铣头，便于操作和控制精度。如果内孔有特殊的角度要求，如斜孔、锥形孔等，可选择万向铣头或能满足相应角度加工的侧铣头。

    根据模具材料选择：加工硬度较高的模具材料，如合金钢、淬火钢等，应选择具有更高硬度和耐磨性的刀具以及相应的侧铣头，如配备硬质合金刀具的侧铣头；对于铝合金、铜合金等较软的模具材料，则可选择普通高速钢刀具的侧铣头，以提高加工效率和经济性。

    根据加工精度要求选择：如果模具内孔的加工精度要求极高，如公差范围在微米级别，应选择精度高、刚性好的侧铣头，如双输出铣头或经过精密调校的单输出铣头，并配合高精度的刀具和测量设备。

模具内孔加工中使用侧铣头的注意事项

    编程与路径规划：需要精确地编写加工程序，考虑侧铣头的角度、刀具路径、切削参数等，以确保刀具能够准确地加工模具内孔的各个部位，避免过切或欠切现象。

    刀具选择与安装：根据内孔的加工要求选择合适的刀具，如刀具的直径、长度、齿数、切削刃材质等。在安装刀具时，要确保刀具与侧铣头的夹持部位紧密配合，避免刀具松动或偏心，影响加工精度和刀具寿命。

    冷却与润滑：由于侧铣头在模具内孔加工中切削条件较为复杂，产生的热量较多，因此需要有效的冷却和润滑措施。可采用合适的冷却液，通过喷嘴将冷却液准确地喷射到切削区域，降低切削温度，减少刀具磨损，提高加工表面质量，延长角度头的使用寿命。
