BT50-FMB22M 卡钳，副车架专用角度头

上架时间：2024-01-30

访问量：1416

设计指标：FMB22M,非标定制,副车架加工类,非标定制铣头 | 产品类型：标准款

资料下载: PDF | ZIP

角度头适配刀柄范围:

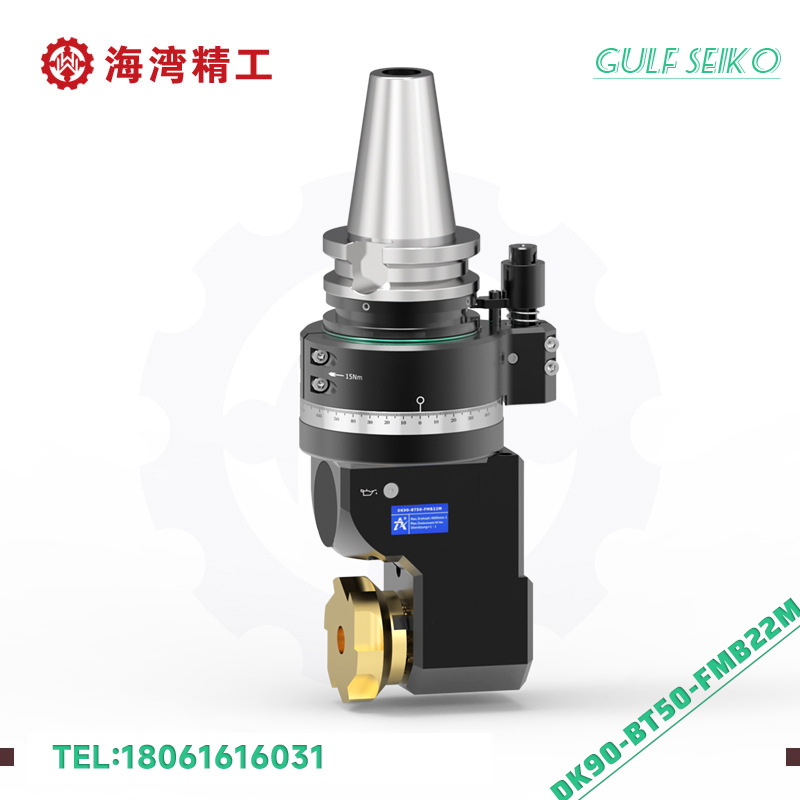

DK90-BT50-FMB22M 副车架角度头

产品简介：

1.壳体采用航空铝, 通过时效处理，精密加工成型，具有高刚性，高精度，长寿命等特点。允许通过фD108
2.主传动轴选用特殊合金材料，经过严格的热处理工艺加工，最终精密研磨成型，实现传动的高稳定性.
3.齿轮轴承均采用原装进口，保证了传动的高扭距,低噪音.
4.输入与输出形式多样灵活，不限于BT或ER接口,可以满足各类精密加工设备使用，可用于铣、钻、攻、磨等多种工序的加工。

适用范围：适用于立式加工中心、卧式加工中心、龙门加工中心、五轴加工中心. 让您的机床加工方式多一种选择

铣头参数表

规格型号： DK90-BT50-FMB22M

驱动刀柄: BT50

其他刀柄: 支持

峰值转速: 4000RPM

主轴转向: CW-CW

传动比例: 1:1

通过直径: D108

夹持范围: FMB22

攻牙范围: F63

峰值扭矩: 65.Nm

铣头重量: 15.6 kg

库存情况: 常备库存

非标定制: 支持

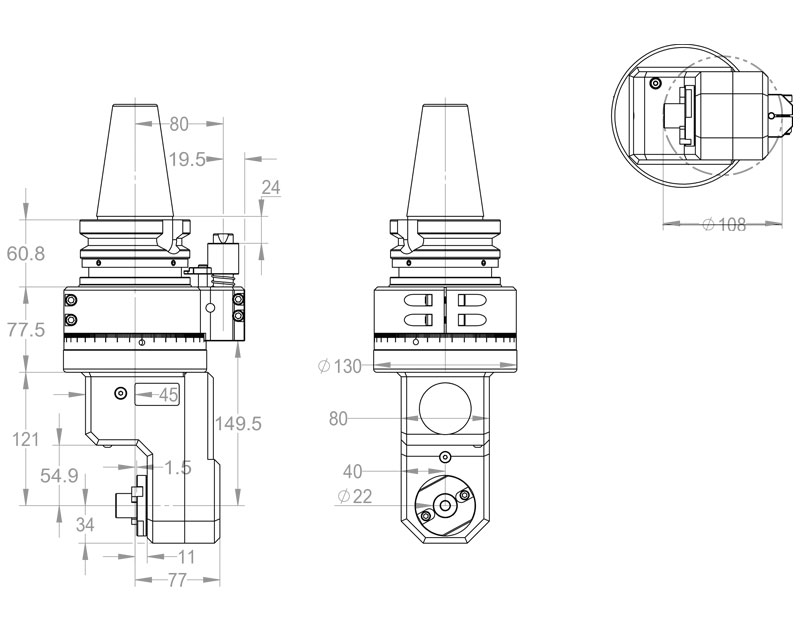

BT50-FMB22M 尺寸图

高精度

定位精准：采用专机定制定位销、端齿盘等定位方式，能确保角度头在安装和使用过程中保持精确的角度定位，使刀具与卡车卡钳的加工部位精准对应，确保加工精度，例如在加工卡钳的安装孔、制动盘配合面等关键部位时，可将误差控制在微小范围内。
同轴度高：内部的主轴和传动系统经过精密设计和制造，具有良好的同轴度，可使刀具在旋转过程中保持稳定，减少振动和摆动，提高加工表面质量，确保卡钳的密封面、摩擦面等部位的表面粗糙度和平面度符合要求。

高刚性与大扭矩

坚固耐用：通常采用高强度的合金钢、钛合金等材料制造外壳和关键零部件，经过特殊的热处理和表面处理工艺，如渗碳淬火、氮化等，提高材料的硬度、强度和耐磨性，能承受卡车卡钳加工过程中产生的较大切削力和冲击力。
大扭矩输出：配备大扭矩的传动系统，日系原装进口大模数的齿轮、高强度的传动轴等，能够将机床主轴的动力高效地传递给刀具，满足卡车卡钳加工时对大切削深度、高进给速度的要求，可快速去除卡钳毛坯的余量，提高加工效率。
